Привет форум!

вобщем запостил тут вопрос который перерос в ЭТО. вообщем поплану использовать маломощные лампы МГЛ и ДНАТ. както не хотелось покупать отражатель из аланода бо не знал как его отправляют доставляют и паленый он крепко. начал делать ЭТО и дошла до меня еше одна мысль

отражатели из аланода совсем не требовательны к форме отражателя

так как поверхность у них не ровная. тоесть часть мы теряем но совсем не нужно возится с формой отражателя и даже больше! НОРМАЛЬНЫЙ глубокий отражатель из аланода это хуже чем то что есть в продаже так как нижняя часть отражателя будет отражать в верхнюю за счет неровностей на поверхности.

витоге ДЛЯ СЕБЯ решил так. либо отражатель из аланода за 300 грн формой крыши домика, либо строить самому. париться и закрывать больше половины лампы аланодом не буду точно. и не хочу засрать аланод окончательно. я правда считаю что дешевые отражатели очень неплохие. Но выбирать форму или брать чтот ШИКАРНОЕ из аланода НЕТ!

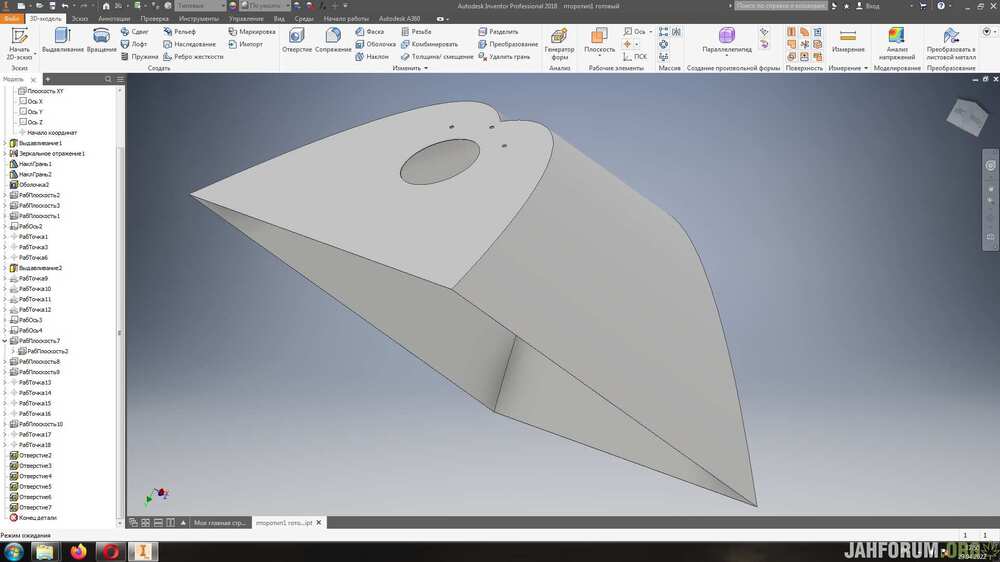

ну к делу собсна... спроектировано в программе по создание рефлекторов. сделано 3 Д модель и чертежи. сварено из оцинковки 0.5 мм

1982759382_.thumb.jpg.4c669678be467486bdccc18375c02e1c.jpgRefMOD.thumb.jpg.827f9bc19acb7159c5fc28d8fb97d76a.jpgIMG_2022-05-03-12-51-14-955.thumb.jpg.ca47873a2f0d560976f7d18a9b4a8987.jpgIMG_2022-05-03-12-50-46-347.thumb.jpg.43e44358d4276e53b127e863fe9fffa3.jpg





результаты тестов и сравнение не КРАШЕННОГО отражателя. хотелось сравнить с обычным просто загнутым отражателем из тогоже материала но не нашел подходяшего куска оцинковки потому на скорую руку сделал из пивной банки. ЛАМПА 150 ватт. прибор китайский но для сравнения соидет так как не меряем точные цифры а смотрим на разницу



IMG_2022-05-05-17-02-43-392.thumb.jpg.9e32f7f21c427a84fc75c6d3181409a0.jpg1.1.thumb.jpg.9961c78f2d1c0aaa88d6b62710ed3bb0.jpg

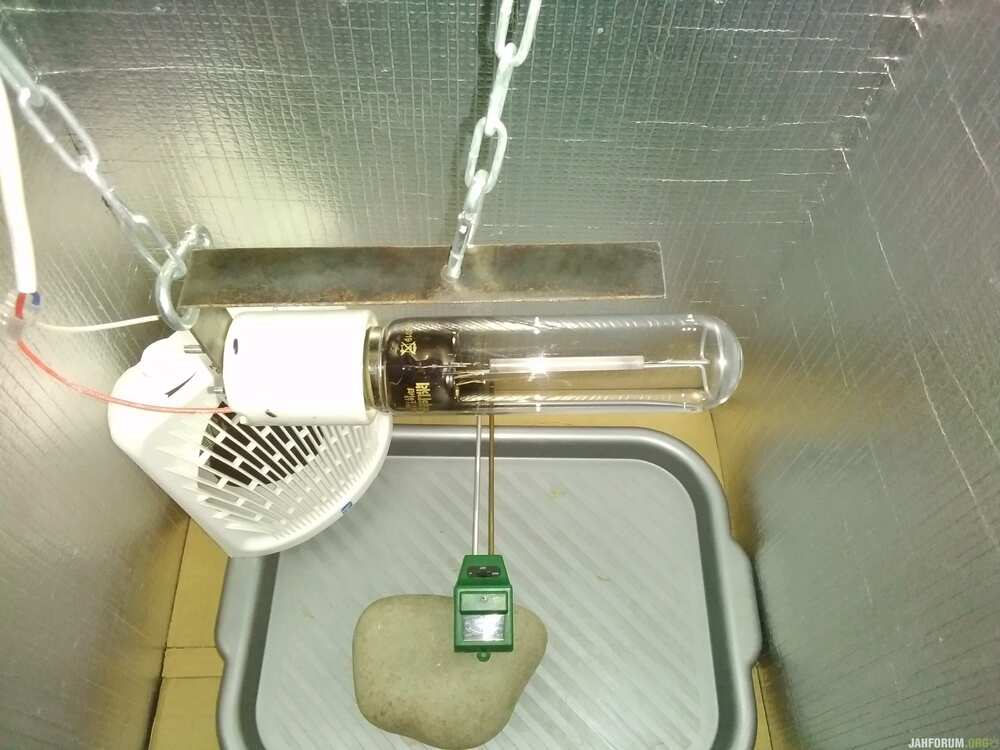

Без отражателя до 700



2.thumb.jpg.08d949f918c432e995c6538b36e860b6.jpg2.2.thumb.jpg.7f8fbffc32733bc4352e282268f3abd8.jpg

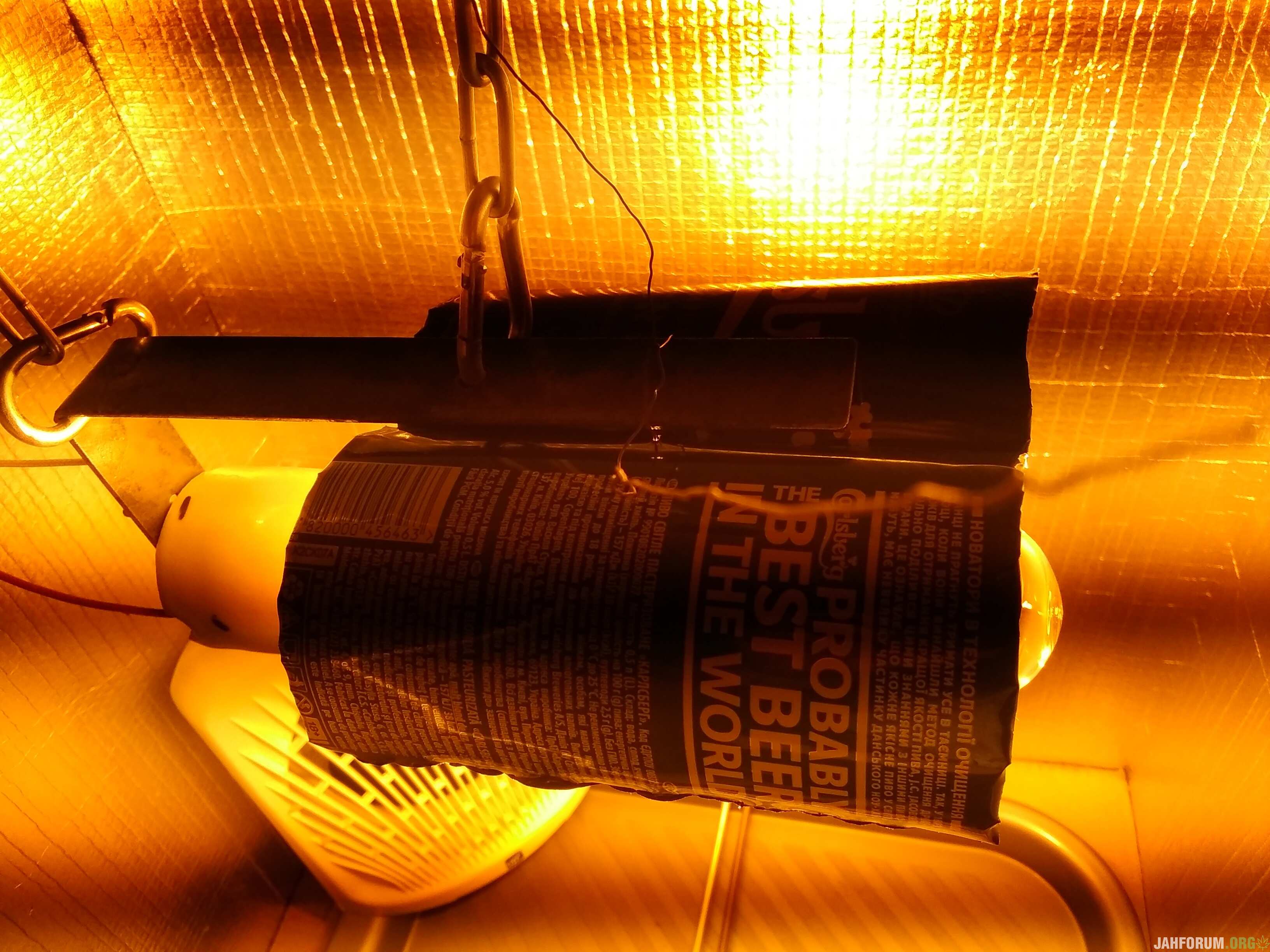

Отражатель из пивной банки 850



IMG_2022-05-05-17-51-22-115.thumb.jpg.80ed1bec0ed0253e06ee927d340b0439.jpgIMG_2022-05-05-18-03-55-440.thumb.jpg.15c32220fb6f8598c9af2ed5c94d15cf.jpg



Последний отражатель. 900-920



Вот такие вот результаты пока. напомню что отражатель совсем без покраски. размеры его 395х300х165 мм

есть регулировка для установки ламп по оси лампы. нет регулировки лампы по высоте (так как от етого очень зависит кпд отражателя и смысл правильной формы отчасти в том чтоб правильно разместить лампу) пока что ето все рассчитано до 400 ватт. греется он не слабо. отверстия для вентиляции будут увеличены или для зимних садов и так соидет



Это первая часть поста. кто смотрел читал спасибо. ждите 2 часть после покраски:rasta_peace:





  • Like +1 2

Share this post


Link to post
Share on other sites

Підхід подобається



  • Like +1 1

Share this post


Link to post
Share on other sites

:thankyou:
