1кВт разных LEDов. Эксперимент.

[thelongstorybro 159]

1 час назад, Innovator сказал:

Первый светильник получился потрясающе.
60х60 см. итоговой мощностью потребления 168W (156 диодов x 1W, 13драйверов +5 кулеров80мм)
Температура внутри корпуса !!! 40 градусов. Шум минимальный. Можно сказать его совсем нету. При температуре в комнате в 26 градуcов, температура в 5ти сантиметрах от светильника = 28!!

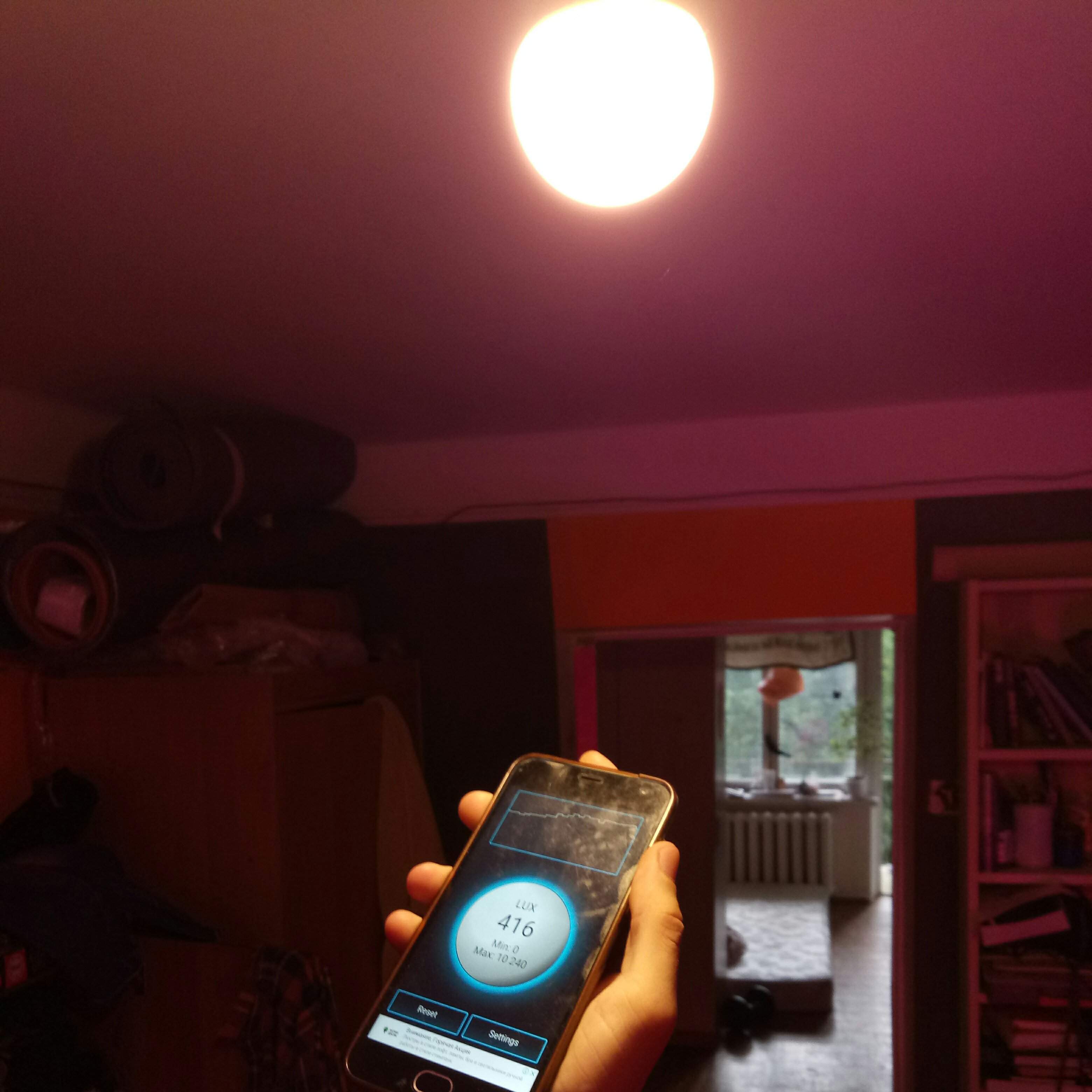

Абсолютную освещенность точно померять не удалось, вернее нету уверенности что правильно, но относительная поражает.
Если сравнивать с диоом в 10W то уровень освещенности в зависимости от расстояния выглядит так:
 @KorbenDallas это то, о чем я говорил, только уже лично проверено ;)

___________1см______20см_______40см
1W * 10 ___15к______14к_________12к
10W * 1____30к______5к__________2.5к

+ к этому, если поставить руку (имитация лопуха) в 10 см от 10W диода, на земле появляется огромная такая , черная тень. А если подставить ее под светильник 156 диодов, тени НЕТУ. почти совсем.

Выводы пусть каждый сделает для себя сам, а я пошел готовить к эксперименту еще 4 шт.
МИР



ну братан, это успех

но исходя из експирианса весьма смышлёного комрада @webmasterdual, больше эффективности будет если применять например по 15 диодов на 10 зон или 10д на 15з, такой подход более пластичен и индивидуален к каждой коле, соотвественно эффективнее

в любом случае после цикла, итогов и выводов можно модить, только делай, ведь главное что бы было интересно!

[webmaster 17 436]

бро, напиши какие еще панельки будешь делать, интересует микс белых 3000-4000к и красных 660нм. По моим наблюдениям больше ни чего и и не надо, и фулспектры из которых ты собрал первую панельку дохнут часто, не долго служат. Еще не плохо бы вести статистику по сдохнувшим диодам. И еще вопросик ты сплюсовал номинальную мощность диодов или мерял именно сколько из розетки тянет? Правильней было бы потребление из розетки померять.

[Jahw 234]

В 30.06.2018 в 09:56, webmasterdual сказал:

По моим наблюдениям больше ни чего и и не надо,

Бро на самом деле нужно много еще чего но если начинать советовать за всякие специфические спектры новички начнуть ставить уф лампы антибактериальные, а тебе если интересно могу посоветовать почитать про еффект эмерсона(это про ИК свет ближний) а про уф чет не могу сейчас найти

[webmaster 17 436]

11 минут назад, AlexRaq сказал:

а тебе если интересно могу посоветовать почитать про еффект эмерсона(это про ИК свет ближний)

уже один цикл прошел с добавочными диодами 730 нанометров, какой либо разницы не увидел на автиках, сейчас на фотопериодах пробую

[Jahw 234]

46 минут назад, webmasterdual сказал:

уже один цикл прошел с добавочными диодами 730 нанометров

а что по поводу соотношения 730 к 630 и 660? вообще какой свет у тебя если подробно?

[webmaster 17 436]

@AlexRaq у меня несколько боксов и свет разный, в боксе с 730ми крайний  раз растил автики, 2 платы от кастамана по 90 ватт (на каждой по два диода 730нм) и бытовые лед лампы 2700-4000к + красные 660нм в корпусе эмиттер с китая. 630 отдельно нет, если посчитать соотношение 660 к 730 то примерно десять к одному. Я не буду утверждать что 730 ни чего не решает, тем более в этом цикле автики не выросли до нужного размера, но зато точно знаю что без 730 всё отлично растет. И уже много раз проверено что если красного добавлять 660 нм не менее 25% от общей мощности то дудка очень забористая получается.

[Jahw 234]







1 час назад, webmasterdual сказал:

у меня несколько боксов и свет разный, в боксе с 730ми крайний  раз растил автики, 2 платы от кастамана по 90 ватт (на каждой по два диода 730нм) и бытовые лед лампы 2700-4000к + красные 660нм в корпусе эмиттер с китая. 630 отдельно нет, если посчитать соотношение 660 к 730 то примерно десять к одному. Я не буду утверждать что 730 ни чего не решает, тем более в этом цикле автики не выросли до нужного размера, но зато точно знаю что без 730 всё отлично растет. И уже много раз проверено что если красного добавлять 660 нм не менее 25% от общей мощности то дудка очень забористая получается.

ну если говорить впринципе о свете и идеальном спектре то в лампах от кастамана маловато 630 еоторого кстати оч много в днате

вот спектрограмма белых диодов 5000к

 проблема в том что из-за просадки в 630нм ик спектр не работает, насколько я понимаю



[webmaster 17 436]

@AlexRaq у меня там еще 110 ватт бытовыми лампами из которых 75% 2700к, в них достаточно 630нм

[Jahw 234]

Ну тогда да

Качественный подход:)

Я вот тут тоже затеялся хотел узнать вот у опытного человека насколько важен обдув растений? Хватит ои одного небольшого вента на 4 растихи в боксе 1м Х 1.2м Х 1.5м?

[GG19876 12 943]

45 минут назад, AlexRaq сказал:

Ну тогда да

Качественный подход:)

Я вот тут тоже затеялся хотел узнать вот у опытного человека насколько важен обдув растений? Хватит ои одного небольшого вента на 4 растихи в боксе 1м Х 1.2м Х 1.5м?

если он с автоповоротом то да - хватит.

[Jahw 234]

9 часов назад, GG19876 сказал:

если он с автоповоротом то да - хватит.

понял спасибо:) еще такой вопрос бокс стоять будет в помещении в которое давно никто не заходил и там куча жучков паучков(но само помещение со всех сторон бетонное)

будут ли эти жучки паучки мешать моим растихам?

надо ли перед циклом захуярить все там каким нибудь ядом?

жду окончание твего репа с черникой:)

[GG19876 12 943]

5 часов назад, AlexRaq сказал:

понял спасибо:) еще такой вопрос бокс стоять будет в помещении в которое давно никто не заходил и там куча жучков паучков(но само помещение со всех сторон бетонное)

будут ли эти жучки паучки мешать моим растихам?

надо ли перед циклом захуярить все там каким нибудь ядом?

жду окончание твего репа с черникой:)

жди до сентября-октября)

В жопу этих жучков паучков, растихи на первых парах обработай чем-нибудь легеньким вроде фитоверма.

[Jahw 234]

1 час назад, GG19876 сказал:

В жопу этих жучков паучков, растихи на первых парах обработай чем-нибудь легеньким вроде фитоверма.

по листу или дать под корень(у меня двц)? и на каком дне от каски приблизительно?

[Innovator 106]

В 30.06.2018 в 01:35, thelongstorybro сказал:

но исходя из експирианса весьма смышлёного комрада @webmasterdual, больше эффективности будет если применять например по 15 диодов на 10 зон или 10д на 15з, такой подход более пластичен и индивидуален к каждой коле, соотвественно эффективнее

Знаком с его работами. Бесспорно, такой подход эффективнее, если мы говорим о выращивании одного или нескольких растений. Мне этот эксперимент интересен в плане разработки оборудования для агро сектора. Три года назад, занимались клубникой, использовали готовые китайские ленты, получилось не очень. Хочу к этому вернуться, но уже с нормальным светом. + выращивание своей рассады в весенний период, для пересадки на огород + досветка других культур в теплицах, в весенний период.

В 30.06.2018 в 09:56, webmasterdual сказал:

микс белых 3000-4000к и красных 660нм.

Какой ты видишь смысл использовать белые? объективно, там много лишнего спектра.


В 01.07.2018 в 22:38, webmasterdual сказал:

у меня там еще 110 ватт бытовыми лампами из которых 75% 2700к, в них достаточно 630нм

ЭСЛки вообще не эффективны.
Это уже и объективное и мое субъективное мнение, исходя из опыта.



[webmaster 17 436]

3 часа назад, Innovator сказал:

Какой ты видишь смысл использовать белые? объективно, там много лишнего спектра.

какой спектр ты считаешь лишним?

3 часа назад, Innovator сказал:

ЭСЛки вообще не эффективны.

я про есл не писал, бытовые у меня лед.

[Innovator 106]

Посадили рассаду на 4рых.
auto cheese victory seeds

bubble gum, big bud, sweet tooth от @ES-Manager со скидкой, за что оч благодарны! big bud уж второй раз подряд с проблемами. Семки маленькие, раскрылись на два дня позже остальных, всхожесть 3 из 5. двум из трех понадобилось помогать с каской. Одна из трех, в итоге, так и не выжила. Второй раз подряд проблемы с этим сортом от эррорс. Ушли в гидру, догонят.

По свету:
панель 60*60 см 169 диодов * 1Ватт, фул спектр, от одного из выбранных поставщиков.
12 растений в горшках 15*15 компактно размещаются под одну панель, что очень удобно.
растения в 15 см от источника света.
Люксометр на этом расстоянии показвает 15 000 люкс, и что самое приятное, на всей площади одинаково.
И что еще приятнее, что при удалении на 30 см , падает всего до 13 500. Такие потери, как по мне, очень малы, учитывая, что для источника света в 10 Ватт, в 15 см показатель 30 000 люкс, но при удалении на 30 см падает до 2 500.
Достигается за счет равномерного распределения источников + линзы на всех диодах, кроме крайних двух рядов по периметру.

Результат:
Толстые, ровные, пушисты стволы, с красноватым оттенком, присущим выращиванию под ЛЭД, как я уже понял.
8 день от всхода.
Здоровые, матовые, темно-зеленые, идеально симметричные  листья правильной формы.
Самые маленькие - опаздывающие биг бады и тормознувшая свит тус от еррорс. Размах 3.5 см, ширина листа 0.8 см, только вылазит второй этаж.
Все остальные средние между этим.
Авто Чизы от Виктори сидс , с  отрывом ушли вперед по развитию. 3 этажа, вылазит 4 тый. Размах самой широкой пары листьев 9см. Длинна самого большого листа 3.5 см , ширина 2.5.
Для сравнения приложу фото растений от эррорс, 10 день от сухой каски, 8 от всхода, котрые расли под ЭСЛ 6500К 105W + ЭСЛ 2700К 105W + свет от солнца на подоконнике.
И 8ми дневных под ДНАТ 600 Филипс грин пауер.

Погнали дальше!

[Innovator 106]

7 минут назад, webmasterdual сказал:

какой спектр ты считаешь лишним?

Почти весь вот этот (рисунок)



9 минут назад, webmasterdual сказал:

я про есл не писал, бытовые у меня лед.

а, ок.

[webmaster 17 436]

@Innovator про то, что спектр в желто зеленой зоне лишний, говорили пару тройку лет назад, уже давно доказано что растению необходим весь спектр, на биколорах (синий красный вообще херово растет). Если глянуть на спектрограмму дната и убрать там все что ты выделил то получается он в холостую светит. Сам лично на бытовых ледах неоднократно растил, чисто на них, меньше грамма на ватт не было

[Innovator 106]

8 часов назад, webmasterdual сказал:

растению необходим весь спектр

Я верю. Согласен. Но это не значит что пик должен быть в желто-зеленом.

8 часов назад, webmasterdual сказал:

Если глянуть на спектрограмму дната и убрать там все что ты выделил то получается он в холостую светит.

Возможно. У ДНАТ, в принципе, низкий КПД.

В любом случае , у меня пока весь эксперимент впереди. Пока сам не проверю, не могу уверенно говорить. Могу сказать только, что решил вставить в эксперимент белые и жёлтые диоды, проверить то что ты говоришь. Если есть предложения - буду рад услышать.

С красными, кстати, проблема. Пришли , толи брак, толи тупая задумка, том я тупой.

Во-первых, они отличаются по вольтажу и току от остальных.

Во-вторых, плюс (+), прозванивается и на контракте полюса и на корпусе диода. Со всеми вытекающими.

Поэтому, подключить их в одну линию с остальными не выходит.

Попытаюсь вернуть продавцу. Если нет, сделаю малышке бусы.

[webmaster 17 436]

2 минуты назад, Innovator сказал:

Во-первых, они отличаются по вольтажу и току от остальных.

у красных трехватников падение напряжение 2,2-2,4 вольта, в отличии от фулспектровых 3,2-3,4

3 минуты назад, Innovator сказал:

Во-вторых, плюс (+), прозванивается и на контракте полюса и на корпусе диода. Со всеми вытекающими.

а вот звониться не должен, возможно точно брак

[GG19876 12 943]

у днат достаточный кпд что-бы спокойно поднимать 1+ гр\вт. (у меня один раз 1.5 вышло)

[Innovator 106]

33 минуты назад, GG19876 сказал:

у днат достаточный кпд что-бы спокойно поднимать 1+ гр\вт. (у меня один раз 1.5 вышло)

А у лэда 3+, а может выйти и 5. Все относительно

[GG19876 12 943]

11 минут назад, Innovator сказал:

А у лэда 3+, а может выйти и 5. Все относительно

ну, это теоретический потолок зависящий от навыков гровера, сорта, отсутствия стрессов и еще полтора десятка факторов. Многим и 1 гр\вт даже на топ леде это уже хорошее достижение.



[GG19876 12 943]

скинь кстати реп с 5 гр\вт не видел такого.

(хотя вон у domgrow на реверсе подрастают красавицы, желаю ему именно такого урожая)

[Гость]

44 минуты назад, GG19876 сказал:

скинь кстати реп с 5 гр\вт не видел такого.

(хотя вон у domgrow на реверсе подрастают красавицы, желаю ему именно такого урожая)

спасибо конечно,но 5гр/в это фантастика,макс что видел на забугорных форумах у старых гроверов 2.5г/в...
