Электронный вапорайзер своими руками


Рекомендованные сообщения

Начну издалека. Мне всегда было трудно курить коноплю. Кашель, потемнение в глазах, обожженное горло - никакого удовольствия. Этот способ употребления казался ужасным и появлялись прямые ассоциации с ненавистным мне табаком. А табак я не переношу вообще ни в каком виде и до сих пор удивлен, почему на нем так жестко сидят миллионы.
В поисках других способов, помимо жировой, бутановой и спиртовой экстракции, я наткнулся на вапорайзеры. Было это лет пять назад. Я сразу же решил купить себе эту игрушку и выкинул двести баксов на некий DaVinci.


Тогда мне это показалось передовой вещью, можно было без палева "курить" где угодно и когда угодно. Не было едкого дыма, резкого запаха, не надо было искать бутылки, вёдра, воду, что-то резать, то есть изготавливать какие-то кустарные доисторические обезьяньи поделки.

Так что такое вапорайзер? По сути это термостат. По задумке (забегая вперед, скажу, что "по задумке" сильно отличается от того, как реально работают подавляющее большинство конструкций на рынке), через сухую смесь пропускается воздух стабильной температуры, забирая с собой психоактивные соединения и оставляя многое ненужное. Горения нет, слабый запах, не обжигает горло, вдыхается минимум смол и прочих гадостей. Получается гораздо менее вредный способ и курить можно незаметно даже в общественных местах.
Сплошные плюсы? Разберемся.

Некоторым минусом многие могли бы посчитать необходимость вдыхать не один раз, а несколько (как выяснилось опытным путем, около десяти и с разной температурой). Но, с другой стороны, можно было неспеша, развалившись в кресле, потягивать марьвану, постепенно, мягко, "аристократично" погружаясь в трип. Или пускать по кругу в компании, периодически засыпая новый стафф.
Всё было бы хорошо, но скорость нагрева была действительно улиточной. Вапор грелся больше пяти минут, а после каждого вдоха температура стремительно падала и ее востановления тоже приходилось ждать. Аккумулятор садился быстро, заряжался долго. Штука оказалась не совсем удобная. Попользовался я им пару месяцев и в один прекрасный момент он не включился, решено было вскрыть аппарат.

Внутри была пачка аккумуляторов, плата управления и конвектор, куда засыпалась смесь. Я сразу удивился, что конвектор сделан из стали с низкой тепловодностью и теплоёмкостью, стенки тонкие, а подводимая к нему мощность была небольшой. Понятно, почему эта конструкция не могла нормально греть, а зимой работала только в кармане. Китайская поделка была заброшена в далекий ящик и приобретен монстр Vapir NO2. Этот великан грелся и поддерживал температуру отлично, но размеры... Он больше был стационарным, чем портативным, хотя делал своё дело хорошо и ему всё прощалось. Некоторое время.

Не смиряясь с утратой, я периодически вертел в руках труп DaVinci и снова отбрасывал его в сторону. Там вылетели мозги - в микроконтроллере прогорела дырка и восстановить вапор, даже впаяв новую микросхему, невозможно из за отсутствия родной программы в свободном доступе. Если уж ремонтировать его, то всю начинку придется выбросить, оставив только корпус. И я решился!

Был закуплен простой цифровой встраиваемый термостабилизатор от AKIP-DON:



Подобных штук продавалось множество, но действительно малогабаритные, работающие с температурами более 200 градусов, были только у них. Заодно поддержал тогда еще отечественного производителя (уж теперь не знаю, как теперь они там, бедные, в том Донецке работают). Корпус пришлось убрать и даже распилить капсулу термодатчика, слишком велика. Потрошение удалось:

01.jpg.f17af3ac87450fd04ac0fc32d63e2edd.jpg1.jpg.7fce099133ab354cf7ff05dcd22f4533.jpg

Теперь нужно переделывать конвектор. Требования: высокая теплоёмкость и теплопроводность, смесь должна хорошо прогреваться и не терять температуру при работе. Выбор естественно пал на медь. Конечно, было бы неплохо сделать из серебра, но слишком уж дорого. Покрыть серебром разве что. Но темнеет и облезает это покрытие нещадно, скажу я вам. Вот такой чертеж был отправлен токарю:


Голый металл обернул слюдой со старого конвектора и намотал нихром (позже он был заменен на плоский кантал). Сначала пытался прикрыть спираль фторопластом, но затея оказалась глупой - он дымит, оставил голой и правильно сделал, потому как воздух сначала проходит по внешней стороне конвектора, а потом заходит во внутреннюю, что улучшает его прогрев. В верхнюю проточку детали были вложены элементы термодачика - три диода, выведены провода:

20151028_161731.jpg.692db4e0a999858fb4cf8f6840fc9ba8.jpg20151029_175118.jpg.6db96a339ef86c36a1ce2c4b9fab76ff.jpg20151102_170608.jpg.bb67bd04fd226c792055c578903863b9.jpg20151102_170754.jpg.45e916105759363feb12236dd0bf16e7.jpg20151102_170810.jpg.03e64debfbc888995bd0b83f6cace31e.jpg

Плата термостата обточена до минимальных размеров, со старой платы демонтировано всё лишнее, добавлена система питания и приколхожена плата управления из другого проекта, в корпусе вырезан порт для установки аккумулятора типоразмера 18650. Терморегуляция, индикация заряда и защита от переразряда аккума есть - вроде некоторый эксплуатационный минимум уже наметился.

20151111_140807.jpg.770508e3ecfe1c3adb6a5f535e367133.jpgIMG_20151116_151908.jpg.0bf42def53738918582f8f8214556d03.jpgIMG_20151116_173202.thumb.jpg.ddbcc03d224e1f9cbbd7e051674a49b8.jpgIMG_20151116_180606.thumb.jpg.3bbfb6942a1bf30dfc4f7320e9d06002.jpgIMG_20151116_194639.thumb.jpg.9719da089b945f8ae554dd2176fae146.jpgIMG_20151209_111210.jpg.a1902ae9c7c0349e0b327d2ff56448fc.jpgIMG_20151209_111220.jpg.0fd8a7f35824bbbe381269feb2efd362.jpgIMG_20151209_111248.jpg.4cdb099fc74a0cb4a254c7092850a3df.jpg

Вапор стал гораздо удобнее, грелся в разы быстрее и хорошо держал температуру. На качестве "выпаривания" это тоже сказалось - работать стал явно эффективнее. Севший аккум легко менялся на новый, зарядка использовалась внешняя. В таком виде он прослужил года три.

Время шло и я находил новые недостатки как своей конструкции, так и у других производителей. Там было много косяков. Мне кажется, что инженеры не пользовались тем, что создали. Более того, уверен, эти теоретики даже не курили ни разу. Это вынудило меня начать учить программирование. Статью стоило начать так: "Чтобы покурить, нам сначала нужен микроконтроллер и СИ")))

Посоветовавшись со знакомыми девелоперами, я выбрал семейство AVR, хотя в будущем придется переходить, конечно, на STM. Сделал первый набросок платы, спаял его и что-то начало шевелиться:

IMG_20180706_103837.thumb.jpg.e1beee6cadfb004eefe9ac12bc1b3d6b.jpgIMG_20180712_222423.thumb.jpg.d75258c92e8fafb179a00e255ca94a7b.jpg

В новую версию платы добавил полноценный контроллер питания и заряда:

IMG_20180812_104520.thumb.jpg.edcdf427ed5e2f7c916d42d19010bece.jpgIMG_20180812_104540.thumb.jpg.6768a77842523d773a510eed55017e73.jpg

На смену этого макета пришла более подготовленная к интеграции в корпус плата:

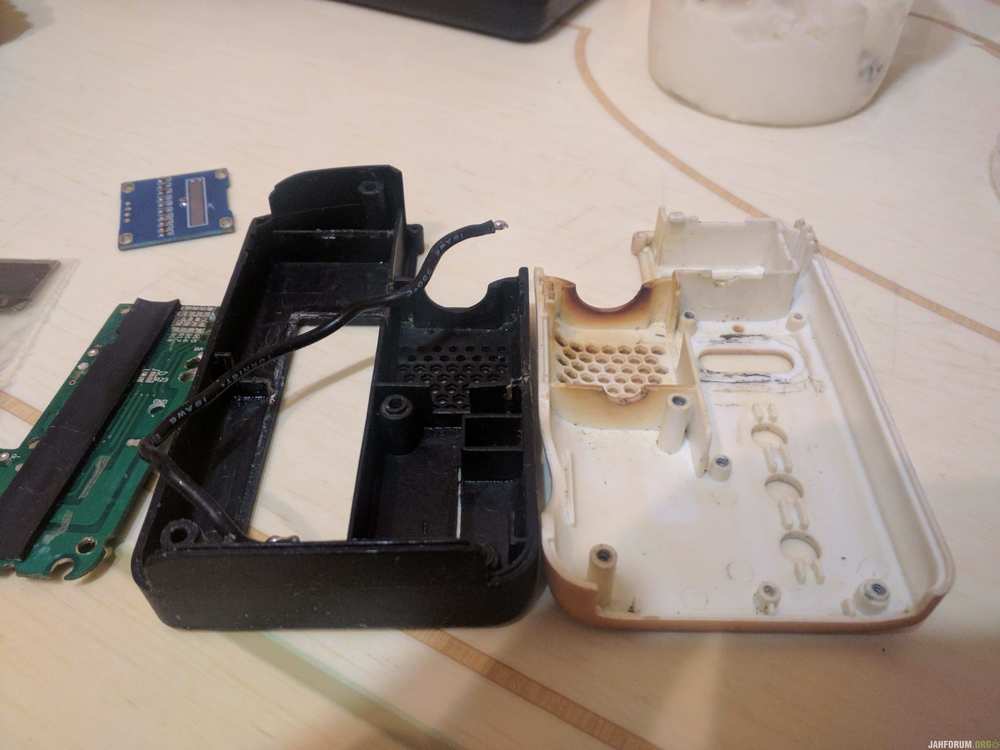

И пришлось снова потрошить вапор, ломать всё, что я до этого лепил (и это еще придется сделать не раз):

IMG_20181017_185730.thumb.jpg.715fb0c0701dc1b80441cbe7a99ca23e.jpgIMG_20181017_211953.thumb.jpg.1298b123637f3c509f88fc1a9d6c5185.jpg

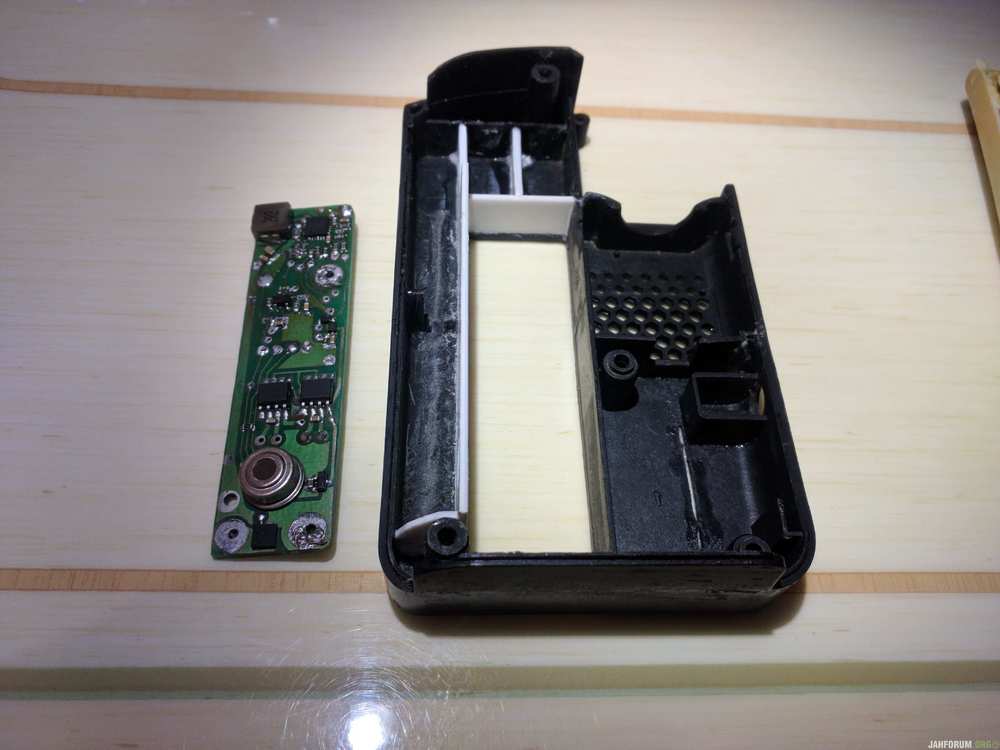

Новый дисплей, новая электроника:

IMG_20181018_215423.thumb.jpg.a62f218b35599fa279aca9697feb8e70.jpgIMG_20181020_215509.thumb.jpg.67afffed44d31b00d6e498df5c3d960d.jpgIMG_20181020_215611.thumb.jpg.b6f82e70ec86a0eee8b1864fbe6736dd.jpgIMG_20181020_220025.thumb.jpg.908b2660236160a442a0588b7edb5281.jpgIMG_20181024_195724.thumb.jpg.0f461180f950339bff0c92f5d00421a2.jpgIMG_20181027_171258.thumb.jpg.55a3afe919bf91d2cf5f13d06d0029fd.jpg

Корпус облез и потёрся от эксплуатации. Но для отладочного макета сойдет.

Базовый планируемый функционал (который пополняется периодически):
- информативный графический oled-дисплей;
- максимально простое и удобное управление всего лишь одной кнопкой;
- быстрый прогрев конвектора, качественный контроль температуры;
- охлаждение "дыма";
- контроль состояния сменного аккумулятора (напряжение\уровень заряда, нагрев). Именно поэтому датчик его температуры инфракрасный, бесконтактный то есть. Это очень важно, так как ток планируется в пределах 10-30 ампер;
- электронная защита от переполюсовки аккума;
- быстрая зарядка;
- контроль мощности. Для этого стоит датчик тока на эффекте Холла. Это позволяет не только защищать от возможнго короткого замыкания, но и оповещать об обрыве нагревателя, а также измерять внутреннее сопротивление аккумулятора. То есть батарея при старте проходит тест на совместимость;
- счет количества напасов, автоматическое поднятие температуры, уведомление о конце процедуры. Как правило, для полного вытягивания каннабиноидов требуется десять вдохов: пять при температуре 190 и пять при 205.
- память напасов после выключения, если цикл не был завершен. Потом можно продолжить с той же точки.
- контроль времени, вибро-напоминание о готовности, повторное напоминание, если уведомление было пропущено. Режим "заткнись и кури", короче)
- встроенный небулайзер для увлажнения дыма, чтобы горло не сушило. Пока в стадии осмысления)

Многое сделано не для усложнения, как может показаться, а для безопасности. И потом уже для удобства, комфорта.

Позже плата еще немного эволюционировала. Изначально думал считать напасы путем измерения колебаний температуры камеры фильтров, для этого было поставлен дополнительный цифровой усилитель термопары, но я от этого отказался в пользу высокоточного датчика давления воздуха. Ставить его было непросто - пришлось дырявить камеру с фильтрами-сетками, впаивать штуцер, крепление и долго подгонять одно к другому:

IMG_20181109_201405.thumb.jpg.b9b0e0b1f43a7060b3eb4c8a762b2e54.jpgIMG_20181109_202737.thumb.jpg.9220eea973f9213791510559610dfbf4.jpg

Последняя версия платы выглядит так:

photo_2019-01-03_22-31-36.thumb.jpg.b3055a3432aaf3d2e7c7cc81c15bd20b.jpgphoto_2019-01-03_22-31-37.thumb.jpg.d364b8ac2c4252c0bd8ecc5536b0a664.jpg

Можно было бы сказать, что хоть эти-то фото не стыдно показать. Но, как сейчас предыдущие мне кажутся дичью, так и эти скоро будут.

Кто хочет увидеть продолжение, ставим лайк)

  • Like +1 16

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

круто!



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость

/можно футляр из кожи сообразить"steam-punk" типа)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хорошо когда руки на месте!

А что остается делать тем, кто носит такие штаны? :bayan:


  • Джа Пре +1 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Круто, бро!

Это офигенно когда люди имеют какое-то хобби кроме курения конопли и деляться своим интересом с окружающими. Обязательно пиши ещё, развивающий контент это здорово. Приятно читать.

:respect:

Killer Kush auto @kriss - 30гр. / Jack Herer auto @milen9 - 140гр. / AK-47 auto @postal - 110гр. / CBD Mango Haze foto @milen9 - не удачно. / 9 автиков @milen9 - 870 гр. Killer Kush auto @kriss - 70гр. CBD Mango Haze foto @milen9 -в процессе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...
Скачать видео

Рассказал и показал не всё, но и так вышло почти полчаса. Если что, смотреть на скорости 2х)

Просьба не ругать, так как это больше влог о создании, а не обзор.

  • Like +1 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...

Пока красивые рендеры концепта



  • Like +1 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...

На всякий случай Instagram vapo.customs

vapo v55.png


Instagram vapo.customs

  • Like +1 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 4 weeks later...

Батарейный отсек

vapo4 v1.png

Instagram vapo.customs

www.facebook.com/vapo.customs.1

  • Like +1 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

vapo4 v3.png

  • Like +1 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

vapo4 v7.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


Больше материалов тут

Instagram vapo.customs

www.facebook.com/vapo.customs.1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 2 weeks later...

Напряг 3D-принтер. Такие вещи мало смотреть на мониторе, их надо щупать.


  • Like +1 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 5 weeks later...

vapo6_2019-Aug-12_08-51-05PM-000_CustomizedView4301397667.thumb.png.9d22a84dc70818236a9c2102f69309ad.png

  • Like +1 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...

Хорошая работа! Не забрасывайте, доведите до конца. Какая ориентировочная цена и когда там уже предзаказы начнутся?) А ещё с таким проектом можно и краундфандингом заняться, не думали?

  • Like +1 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Nasqueron сейчас подбираю контору, которая выточит первый образец из титана. У меня есть некоторый опыт краудфандинга по другой тематике на другом форуме, там было много желающих и они скинулись, и не раз. Я наивно полагал, что и здесь так будет, но интерес крайне слабый. Краудфандинг на крупных платформах затруднен. Русскоязычные не пропустят по тематике, другие требуют первоначально самому вносить немалую сумму, чтобы вывести в выдачу проект, а я сейчас, по большому счету, не вапорайзером занимаюсь, а выживанием.

Цена будет немалой. Учитывая уникальность, штучность и дороговизну производства, хоть бы в пределах 500$ удержать.

А еще бы неплохо придумать название и логотип для начала)

  • Like +1 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Denon Ладно кикстартер геморный, а индигого? Состоятельные донатеры в основном на западе) И как получились цена 500 долларов? Можно удешевить. Например корпус не титановый, или задумка именно на люксовый сегмент?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да  съемный акум. 18650 - это круто. Щас китайцы посмотрят и  упростят раз в несколько для производства. Сергей Новиков  -- разработчик бачков для электр. сигарет  --  нашол  партнеров в Германии и появилась марка Свое Место.

Я например пробовал до вапорайзера https://prom.ua/ua/p619104578-payalnik-kruglyj-dlya.html   смешно паяльник для сантех . труб. такой. Он у меня просто  есть. В самой маленькой насадке на 16 мм насверлил внизу по сторонам отверствия по 1.5 мм. Температуру в насадке с тефлоном можно регулировать 100 -  300 град.  Через стеклянную трубку вдыхал. Сейчас купил Тайфун 2.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 2 weeks later...

@Nasqueron да, задумка на премиальный сегмент, так как другие уже завалены хламом предостаточно. А титан не только для крутости, мне нужна его низкая теплопроводность.

@Gshl123 аккум будет 20700.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Наверно можно сделать на основе глей-пистолета и похожих приборов, там нагревательный элемент ну все дела)



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...


Instagram vapo.customs

www.facebook.com/vapo.customs.1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 3 weeks later...

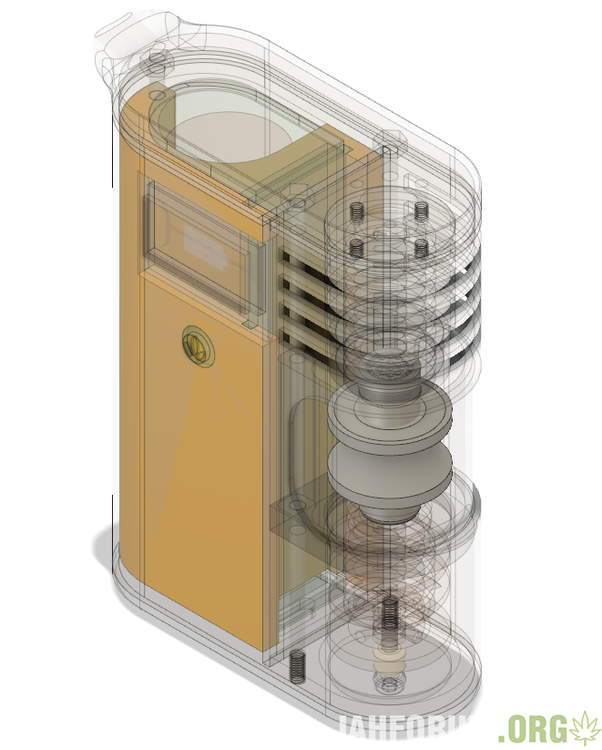

Заказано изготовление верхней оболочки из титана:

vapo8_2019-Nov-24_02-44-01PM-000_CustomizedView32161397284.thumb.png.38180010b3374460d9b49ec2ace23f10.png

Будет произведено в Украине)

vapo8_2019-Nov-28_07-33-03PM-000_CustomizedView28699145074.thumb.png.d2d94d2de2634aca95ace5e797b00ec6.pngvapo8_2019-Nov-28_07-53-17PM-000_CustomizedView8410179230.thumb.png.131b49f766b187808695bacb1314c6e4.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 3 weeks later...

На самом деле, среди всего разнообразия способов разбавить серые дни, вапорайзер стоит на первом месте. Трудно переоценить его помощь в деле сохранения легких

  • Like +1 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...

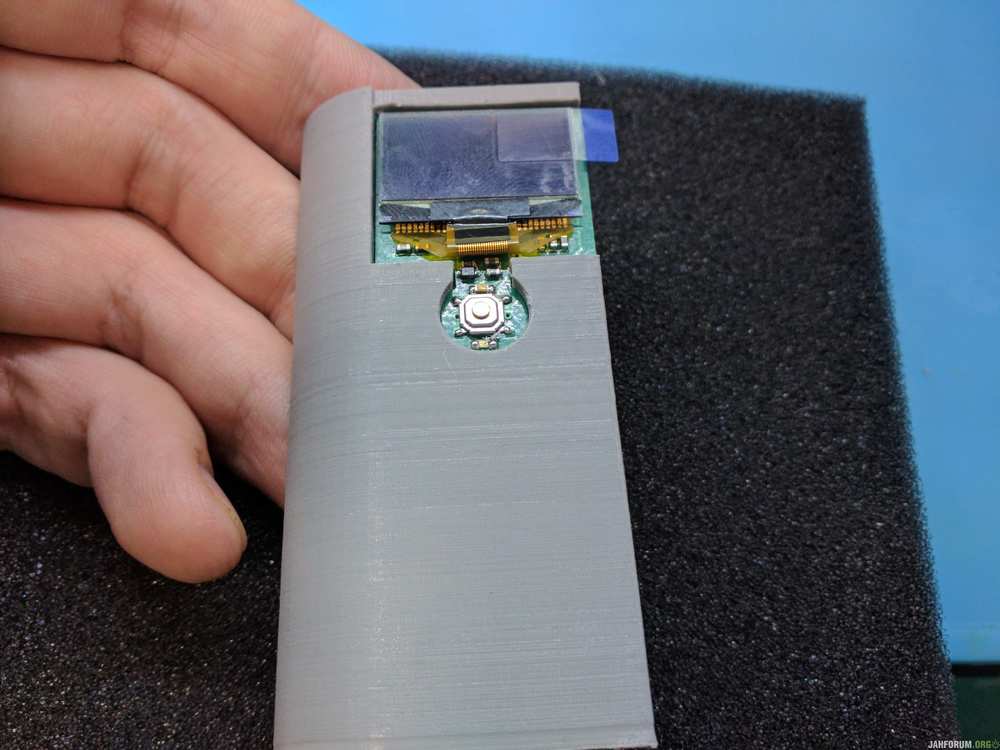

Новые платы в новый корпус
