Угольный фильтр 350 м3/ч своими руками

[kolyok 68]

Всем привет! И так братья и сёстры решил выложить свой кастомский угольный фильтр на всеобщее обозрение, ну и критику конечно. Для этого мне понадобилось:
1. Полоса алюминиевая 15х2х1000 - 8 шт. 250 руб
2. Заглушка ПВХ трубы ф110 - 2 шт.  100 руб
3. Заглушка НПВХ ф160 - 2 шт.   200 руб.
4. ПХ редуктор круглый 150\125\100\80 - 1 шт. 50 руб.
5. Сетка металлическая ячейка 0.3 - 1кв\м. 120 руб.
6. Метизы болт-потай под крест ф 2 , а к ним и гайки с шайбами - много, но не очень 30 руб.
7. Синтепон (на предфильтр) - 2 кв\м. 120 руб.
8. Несколько хомутов стяжек 250 мм.  36 руб.



Поехали!

Почему я выбрал именно алюминиевую полосу, потому что с ней очень легко работать, малый вес и долговечность.Я напилил соединительные полосы по 40 мм., а также несущие полосы на каркас фильтра, который по плану должен быть высотой 500 мм.



На каждую из заглушек должен одеваться каждый цилиндр и значит по формуле L*Пи=D получается для ф 110=345, а для ф 160=502мм. Но эмпирическим путём выяснилось что размеры другие в большую сторону т.к. окружность полосы будет не идеальной



И вот у меня получилось 6 колец на каждый диаметр, по три нижнее, среднее и верхнее.



Далее приступил к сборке цилиндров и обшивке сеткой. Итог:



Далее, отпилил от редуктора ф150 это пойдёт на гофру.

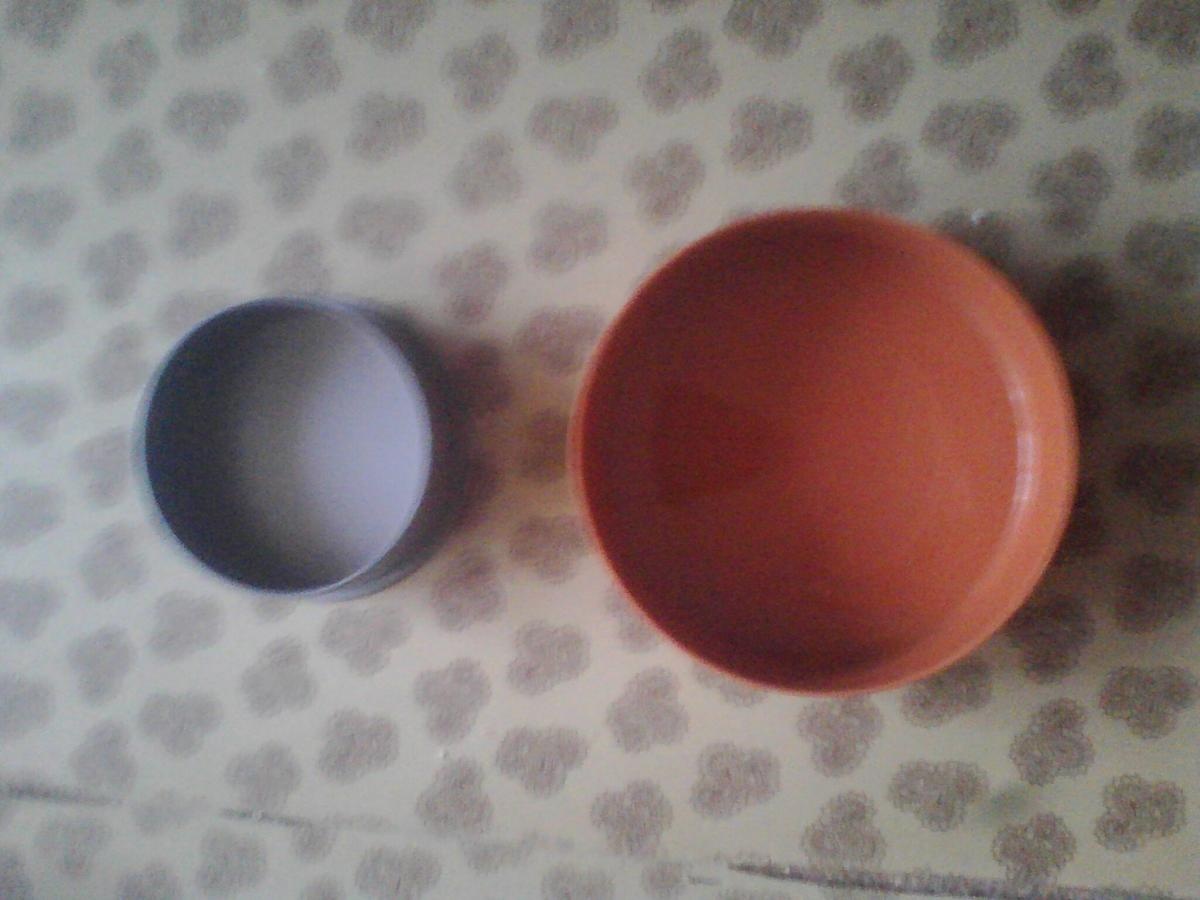

Потом занялся заглушками: на дно фильтра ничего особенного одну заглушку по центрам в другую,



а вот для верхней части пришлось повозиться.

Вид с низу

Вид с верху



Верхняя часть фильтра у меня прочно крепиться болтиками к каркасу т.к. она не съёмная а нижняя не крепиться (потому что она будет в перспективе разборная) т.к. она очень сильно притирается в каркасе и её с трудом вытащишь, т.е. смысла крепления нет.
Короче вот что вышло:



Итак осталось дело за малым, уголь я заказывал АР-В мешок 25 кг.т.к. сука там только мешками, но уголь очень качественный с крупной фракцией, ну и хватит мне его на лет 607. Стоимость 120 руб. за килло и доставка до адреса Деловыми Линиями мне обошлась 750 руб.
Ссылка где заказывал уголь под спойлером

http://him-kazan.ru/aktivirovannyy-ugol-marki-ar-v





Вычисляем объём цилиндров дабы узнать сколько нужно угля по формуле V=Пи*Rкв*H получается V1=4,75 V2=10 что бы узнать сколько нужно угля нужно вычесть V3=V2-V1, получается V3=5.25 л. Сколько по факту влезло я не знаю.

Укутал фильтр в предфильтр синтепон два диаметра и стянул в трёх местах стяжками.





Итого мне вышло по деньгам: 906 по материалам и уголь(если брать мой объём) 572 руб.

Маленькие хитрости: Т.к. цилиндры одеваются на заглушки, то им ничего не должно мешать для этого я брал болты-потаи и на алюминиевом кольце рассверливал отверстия чуть больше дабы утопить головку потая. Все болты наружу, не мешают и держат немного синтепон(предфильтр) и сетка тоже держиться на болтах.

[UnknownGrower83 2 353]

Всё по уму, плюсую

[kolyok 68]

Valer_DOS Спасибо бро!

[Mitteilung 134]

+

[TpaBaKyP 107]

вот смотрите этот фильтр просто из пластмассовых труб.

http://youvent.ru/page-id-61.html

[mozginass 435]

круто!

[TpaBaKyP 107]

Вот мой фильтр

[TpaBaKyP 107]

Вот фото внутри.

На трубы и все вместе взятое ушло 2.500 примерно.И часа 4 работы.

[КириллТрубников 19]

Вот фото внутри. IMG_20151010_164434.jpg

На трубы и все вместе взятое ушло 2.500 примерно.И часа 4 работы.

а сколько ушло угля?

[TpaBaKyP 107]

2 с копейками килограмма,такой большой фильтр для 355 вента,для меньших соответственно меньший нужен.

[КириллТрубников 19]

2 с копейками килограмма,такой большой фильтр для 355 вента,для меньших соответственно меньший нужен.

понятно спс.. но я как раз думаю фильтр побольше сделать что бы моему канальнику слабенькому было легче выдувать. Килограмма 3 туда затромбую)

[TpaBaKyP 107]

Последовательность должна быть "фильтр-канальник-выход,если култуб стоит то култуб после канальника.

[Shura200823 27]

а системный (компьютерный) вентилятор справиться с "продувом"???

[mozginass 435]

нет

[Shura200823 27]

нет

совсем без вариантов?

[mozginass 435]

@Shura200823, в теории конечно можно, но на практике оно того не стоит

[TpaBaKyP 107]

Не справится не замарачивайся,тяги не хватит

[КириллТрубников 19]

Блин, так неправильно ставить угольный фильтр в самом конце вент. системы, на выдуве? Нужно что бы он был до канальника и всасывал воздух, а не выдувал? Просто я так сделал что канальник стоит сразу за лампами ЭСЛ и всасывает от них воздух, и дальше по гофре выдувает из бокса.. как теперь переделать не знаю

[infinitely 660]

Я тоже думал делать фильтр своими руками, но поразмыслив решил, что проще купить готовый. Во первых, покупной как не крути будет качественней и лучше справится со своей задачей. А во вторых, по деньгам выходит почти тоже самое, только в случае с самоделкой - плюс ваша работа и время.

[КириллТрубников 19]

Я тоже думал делать фильтр своими руками, но поразмыслив решил, что проще купить готовый. Во первых, покупной как не крути будет качественней и лучше справится со своей задачей. А во вторых, по деньгам выходит почти тоже самое, только в случае с самоделкой - плюс ваша работа и время.

да я уже уголь купил, а самому мастерить что то очень нравится, да и получается)

[TpaBaKyP 107]

Я тоже думал делать фильтр своими руками, но поразмыслив решил, что проще купить готовый. Во первых, покупной как не крути будет качественней и лучше справится со своей задачей. А во вторых, по деньгам выходит почти тоже самое, только в случае с самоделкой - плюс ваша работа и время.

да я уже уголь купил, а самому мастерить что то очень нравится, да и получается)

Для моего бокса фильтр выйдет в 7 к покупной, и нет абсолютно не каких гарантий что он будет "качественней" так как уголь там может быть дерьмовый.И засыпать могут меньше.Есть хорошая пословица:"хочеш,что то сделать хорошо,сделай это сам" тем более 5 часов работы потратить это не смертельно, + фильтр многоразовый,есть опасения штына,меняй уголь и все пол часа работы.

[infinitely 660]

самому мастерить что то очень нравится, да и получается)

Здесь полностью с тобой согласен - ради дела можно. Сам боксы мастерил по той же причине - прияте сам процесс

[dima3113 18]

+ прилител, сделаю себе тоже такой.

[Boroda999 4]

Плюсанул)) У меня маловат объем для такого фильтра, но если не найду маленький покупной - обязательно сделаю сам. Судя по фоткам даже интересно))

[OstapFatum 2]

вы его только насыпали(уголь) ? и всё

подобные фильтры нужно изготавливать (запресовка угля) через вибро стол

руками тряти придется по ишачей пасхи

если не использовать вибро стол то со временем (коротким) появятся в угле небольшие пространства через который воздух будет не фильтроватся а свободно проходить

если интересно я могу рассказать как собрать вибро стол руками и в гараже

затея собрать руками фильтр очень хорошая
